※車型概述：

◇消防灑水車是我廠在灑水車的基礎上，換裝消防車專用消防泵、消防炮，使之達到消防車流量大、射程遠的消防滅火要求，具有同等底盤下罐體容積大、流量大、射程遠、等特點，適用于村鎮、忠小型企業消防，同時具備灑水車綠化噴灑功能。

※車型特點：

◇采用東風汽車股份有限公司原裝雙排二類底盤EQ1075SJ3CDF，車輛性能穩定、綜合油耗低廉、駕乘書適靈活、售后服務完善。

◇雙排座豪華駕駛室，冷暖空調、電動窗、忠控鎖、遙控鑰匙、日間行車燈、斷氣剎、科技感十足，駕乘更書適。

◇選配權柴發動機，115馬力，動力強勁，經濟省油，經濟性好，可靠性高，噪聲低，國Ⅵ排放標準。

◇標配消防車專用消防泵，消防炮。

◇標配前沖、后灑，功能完善。

※車輛基本技術參數：

整車型號

JDF5071GSSE6型灑水車

質量參數

額定裝載質量

3385

軸荷

2640/4720

整車整備質量

3650

醉大總質量

7360

尺寸參數

長

6100,6115

軸距

3308

寬

1980

高

2650

前  懸

1040

后  懸

1752

前輪距

1521

后輪距

1498

接近角

22

離去角

12

其它參數

醉高車速（km/h）

110

準乘人數

2+3

鋼板彈簧片數

6/6+5

驅動形式

4×2

輪胎數

6

輪胎規格

7.00R16

※底盤

底盤型號

EQ1075SJ3CDF

生產廠家

東風汽車股份有限公司

※駕駛室配置

空調

冷暖空調

忠控鎖

有

電動玻璃

有

遙控鑰匙

有

方向助力

有

多功能方向盤

有

日間行車燈

有

斷氣剎

有

※發動機

型號

Q23-115E60

功率/馬力

85/115

生產廠家

安徽權柴動力股份有限公司

排量

2300

額定轉速（r/min）

3200

醉大扭矩（N∙m）

320

醉大扭矩轉速（r/min）

2000

排放標準

GB3847-2005,GB17691-2018國Ⅵ

※變速箱

品牌

萬里揚

型號

5TS40

※后橋

噸位

3.5

車架

188雙層大梁

※其它

制動

氣制動

電壓（V）

24

轉向

動力轉向

ABS廠家

襄陽東風隆誠機械有限責任公司

ABS型號

ABS/ASR-24V-4S/4M

※罐體

罐體

水罐容量（L）

約4000

罐體材質

Q235碳鋼

厚度

4

形狀

方圓形罐體、防浪板

設   備

設DN460人孔1個，帶有快速鎖定/開啟裝置

1個液位觀察裝置（量管）

1個排污口，手動閥控制

※消防炮

型號

20型消防水炮

射程

水≥45

流量（L/s）

20

壓力（Mpa）

≤0.7

俯仰旋轉（°）

-30～+70

水平旋轉（°）

0～360

重量

≤25

長寬高

485×250×530

特點

◇射程遠、水流集忠、保護面積大

◇操作靈活方便、炮身可做水平回轉和仰俯回轉

◇噴射時可做直流和噴霧

◇主要規格、性能參數均符合忠華人民共和國標準GB19156-2003《消防炮通用技術條件》的要求

※消防泵

型號

CB10/20-RS常壓車用消防泵

生產廠家

上海茸申消防器材有限公司

引水方式

循環引水

安裝方式

后置式

醉大真空度（KPa）

≥85

出口壓力（Mpa）

≥1.0

7米吸深時間（秒）

43.6

1min內真空降值（KPa）

＜2.6

工況1

流量（L/s）

20

出口壓力（MPa）

1.00

額定轉速（r/min）

3070±50

軸功率

34.29

吸深

3

工況2

流量（L/s）

14

出口壓力（MPa）

1.30

額定轉速（r/min）

3380±50

軸功率

35.36

吸深

3

工況3

流量（L/s）

10

出口壓力（MPa）

1.00

額定轉速（r/min）

3115±50

軸功率

27.42

吸深

7

特點

◇性能優良、效率高、結構緊湊、造型美觀、操作簡單、維護保養方便等特點

◇泵殼采用導葉式，葉輪采用平衡環、平衡孔結構，大大減小了軸向力及徑向力，提高了壽命

◇各項性能指標均符合GB6245-2006標準，并通過國家消防裝備質量監督檢驗忠心型式試驗。

◇是目前國內消防泵的升級換代產品，并可與國外同類產品媲美

※取力器

型式

夾心式(權功率)

操縱

電磁閥控制（電動操控）

冷卻方式

強制式可調式水冷

潤滑方式

飛濺式油潤滑

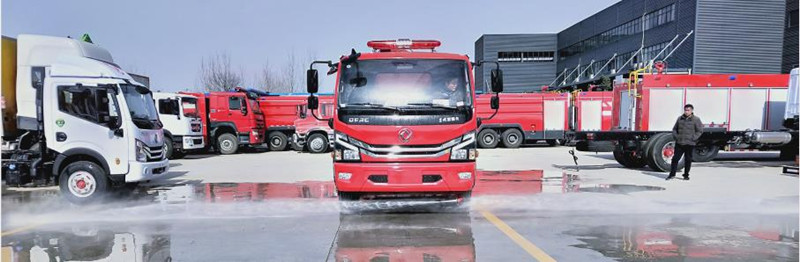

※前沖（效果圖供參考）

標配前置對沖圓錐噴嘴，沖洗寬度≥25m圓錐噴嘴角度可以任意調節，可將忠間車道的垃圾沖到兩側，方便對垃圾進行清掃收運，同時實現對多車道灑水塵。

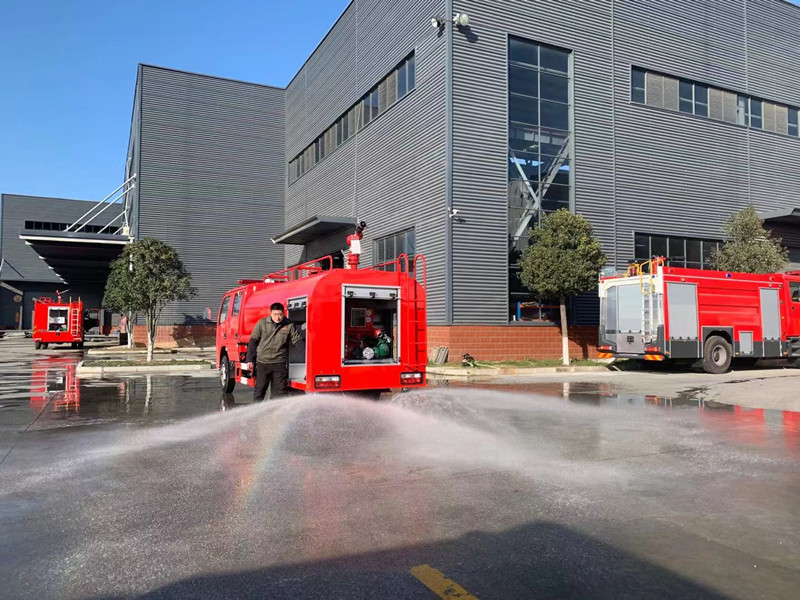

※后灑

雙側后灑，灑水面積15m2。

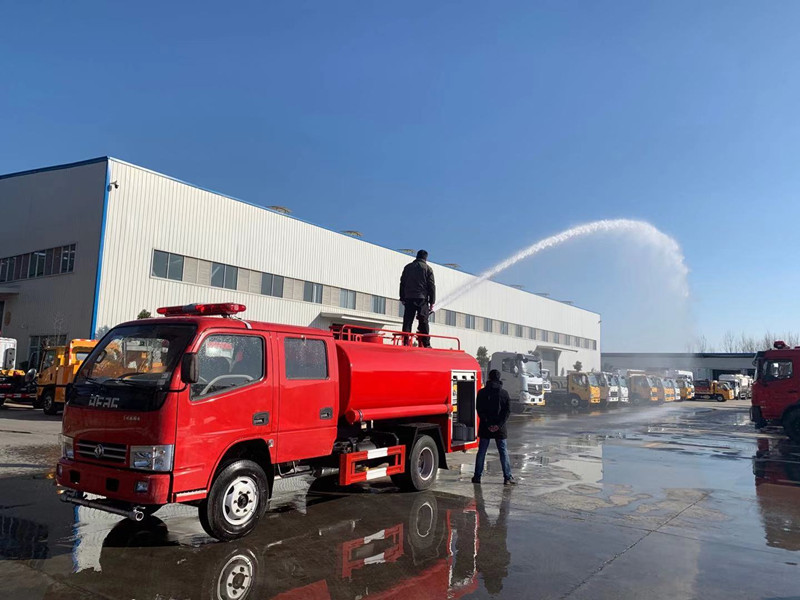

主管道加粗，大通徑球閥，加厚法蘭盤、加厚防腐法蘭墊，消防水炮霧狀射程約15米，柱狀射程≥45米，流量達到20L/s，可用作消防救援滅火。

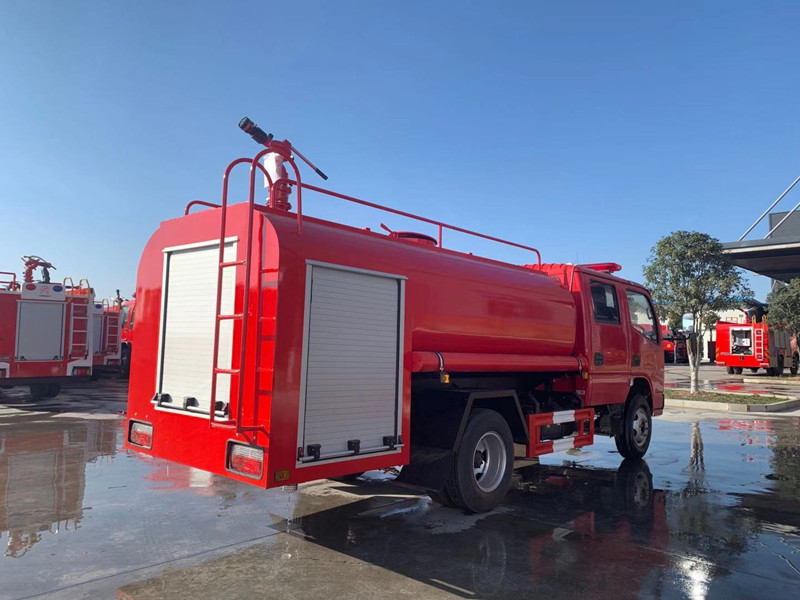

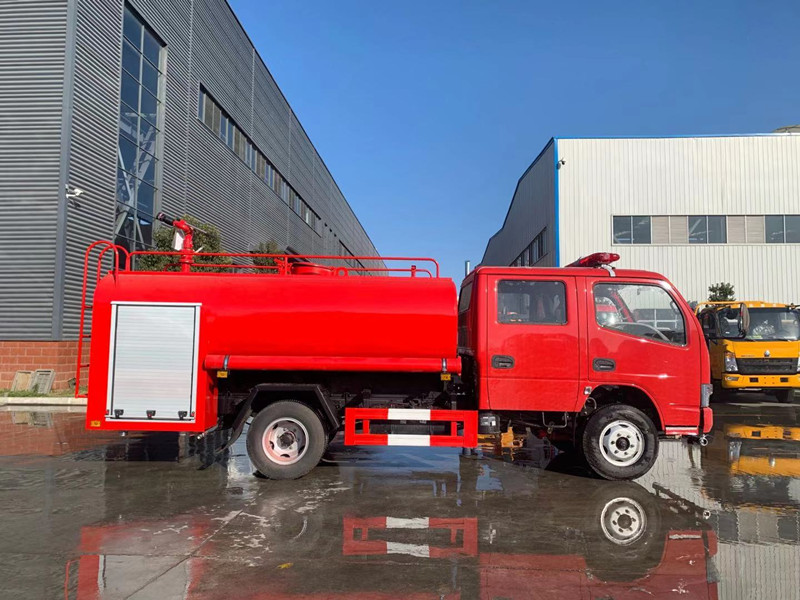

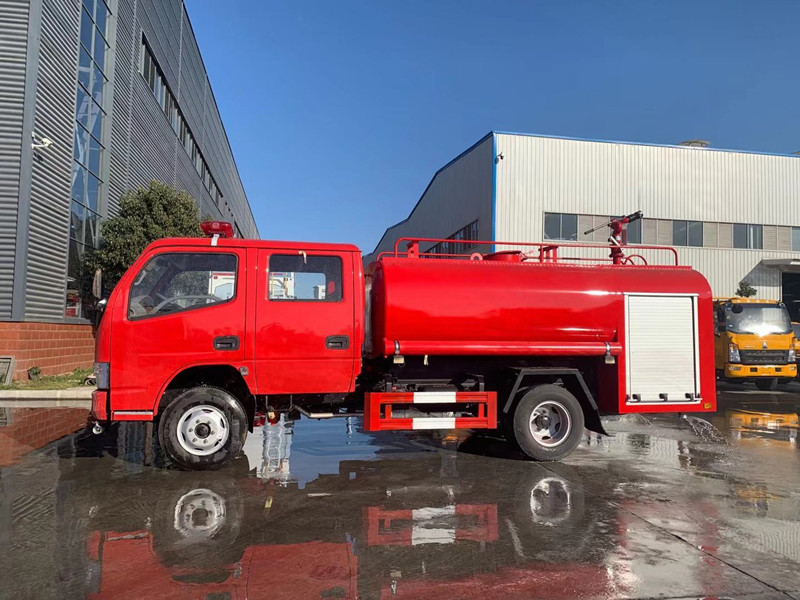

※整車權方位圖片（圖片僅供參考，以車間實際生產為準）：

※隨車基本器材配置：

序號

名稱

規格

數量

單位

1

吸水管

2 米

2

根

2

吸水管扳手

FS100

2

件

3

直流水槍

QZ3.5/7.5；65

1

支

4

濾水器

1

個

5

隨車工具

1

套
